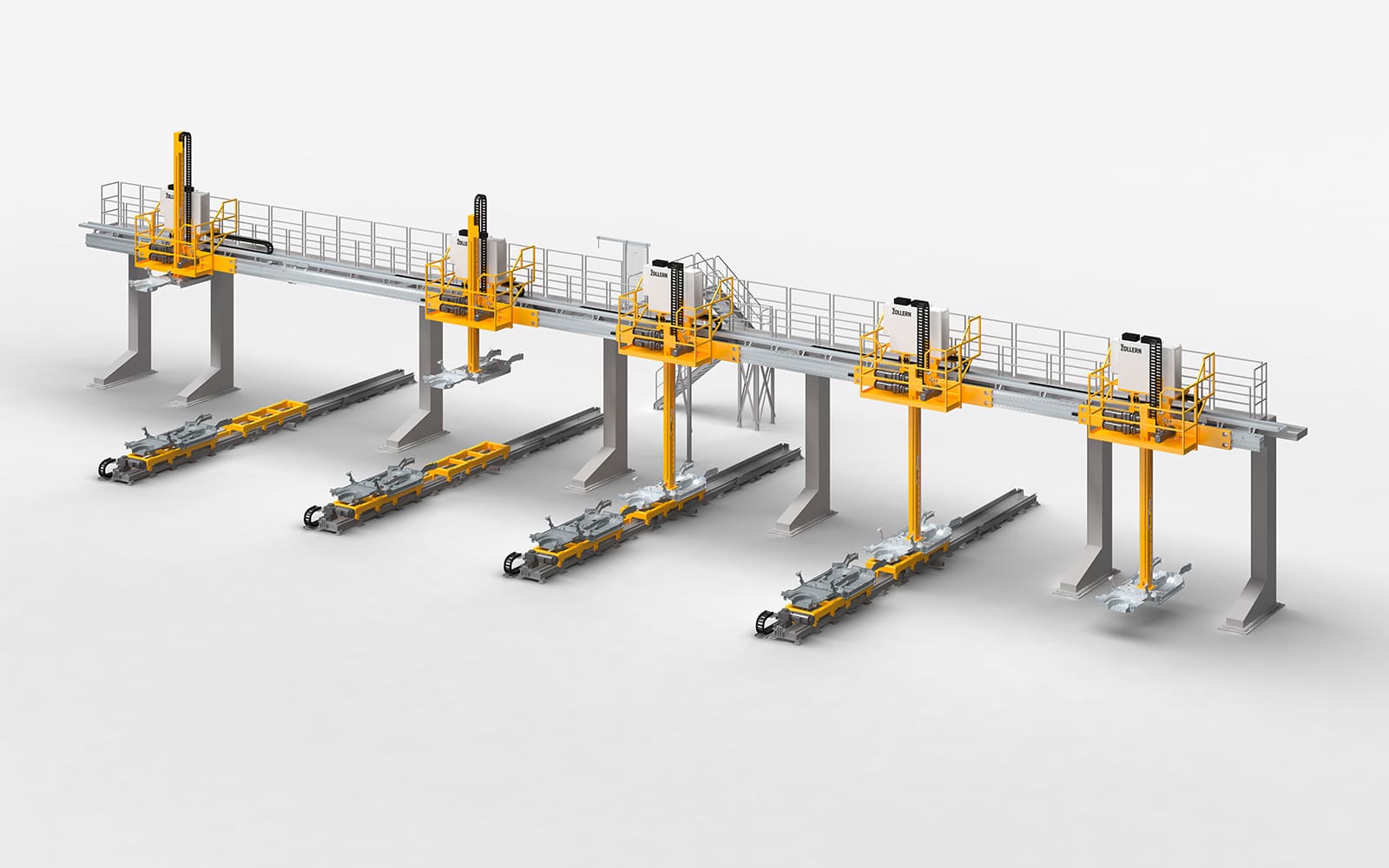

Линейные и площадные порталы
Линейные и площадные порталы ZOLLERN специально разработаны и произведены для систем в автомобильной промышленности, аэрокосмической промышленности, станкостроении и металлообработке, строительной промышленности, пищевой промышленности и других отраслях.
• Максимальные ходовые пути до 100 м, специальные длины доступны по запросу
• Реализация как 1-осевая система, 2-осевая система XZ, площадной портал XXZY и другие, а также дополнительные оси A, B и C
• Комбинация переменных линейных и телескопических осей ZOLLERN и поворотных модулей
• Возможность расширения до двух и более независимо управляемых кареток на одной портальной оси
• Крепление редуктора, двигателя или мотор-редуктора может быть свободно выбрано по желанию заказчика
• Pick and place, множественное складирование, множественная загрузка
• Диапазон нагрузок от 15 кг до 10 000 кг в зависимости от серии
• Специальные веса > 10 000 кг по запросу
• Вертикальная и горизонтальная установка
• Жесткая на изгиб и кручение конструкция
• Каретка в жестком на кручение легкосплавном исполнении с роликовыми подшипниками
• Привод через зубчатый ремень или рейку и шестерню, шпиндель или линейный привод
• Точность +/- 0,5 мм
• Уменьшенная точность +/- 0,05 мм
• Низкий уровень шума благодаря косозубым рейкам и шестерням, ремням или линейным двигателям
• Скорость 15 м/с
• Ускорение 10 м/с²
• Аксессуары: опоры, поддоны, энергоцепи, крепление выключателей, защита от проваливания, энергоснабжение, измерение потребления энергии, централизованная смазка, вращающиеся вводы
