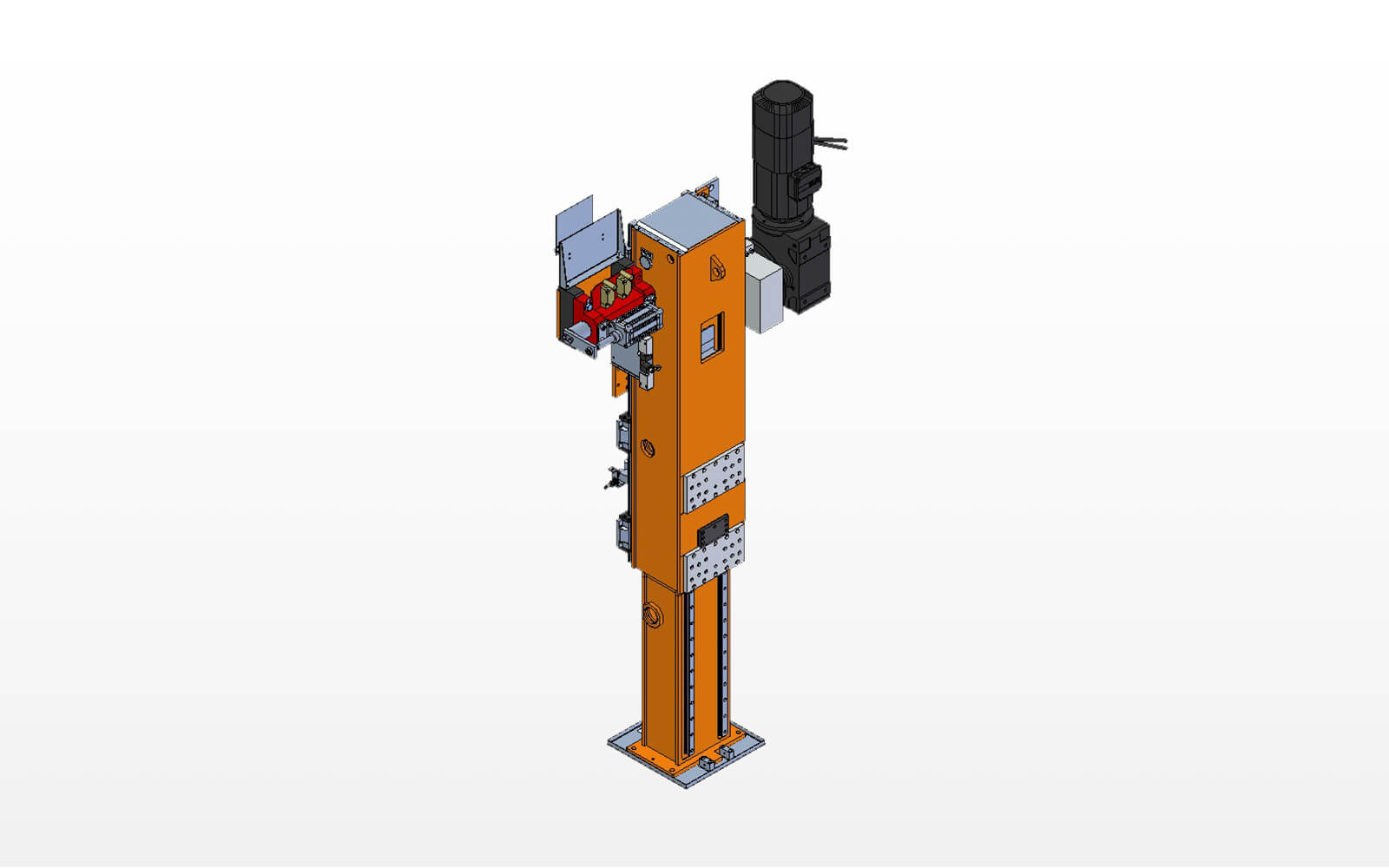

Телескопические оси
Телескопические оси ZOLLERN особенно хорошо подходят, когда обычные линейные оси не подходят из-за ограниченного монтажного пространства, например, низкой высоты цеха.
Телескопические оси используются в системах в автомобильной промышленности, станкостроении, металлообработке, строительной промышленности, пищевой промышленности и т.д., например, как двухосевые портальные системы, многоосевые портальные системы и как поверхностные порталы.
Конструкция:
• Экономичная телескопическая ось
• Рельсовые направляющие и плоские направляющие
• Крепление редуктора, двигателя или мотор-редуктора по запросу заказчика
• Положение установки приводного узла может выбираться свободно
• Возможности комбинации и крепления с дополнительными линейными осями ZOLLERN для формирования двухосевых и многоосевых портальных систем
• Системы фиксации, удерживающие в любом положении
• Могут комбинироваться с поворотными модулями
• Диапазон нагрузок в зависимости от типа конструкции:
- ZTA 200 = 200 кг
- ZTA 300 = 300 кг
- ZTA 600 = 600 кг
- ZTA 1600 = 1 600 кг
- Специальный размер > 1 600 кг по запросу
• Вертикальная и горизонтальная установка
• Жесткая на изгиб и кручение конструкция
• Привод через рейку, шестерню и роликовую цепь
• Стандартные ходовые пути 100 - 3 000 мм, а также специальные длины > 3 000 мм
